    YMPZ-1000 & YMPZ-2000全自动金相磨抛机(多点加压)

    所属分类:金相制样设备 > 磨抛机
    产品概述:YMPZ-1000 & YMPZ-2000全自动金相磨抛机(多点加压)

    YMPZ-1000 & YMPZ-2000全自动金相磨抛机(多点加压)


    品简介

    一次性装夹六个样品,每个样品单独施加磨抛压力

          YMPZ-1000: 单盘,

          YMPZ-2000: 双盘

    可配置四通道自动滴液器(选件),全自动完成研磨抛光过程。

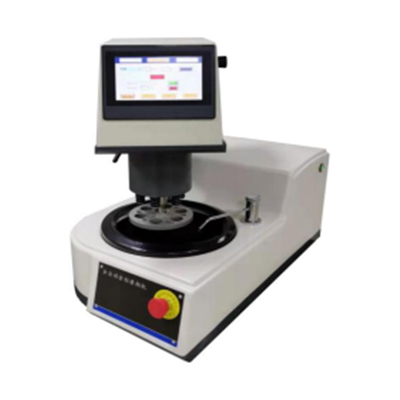

                                             单盘

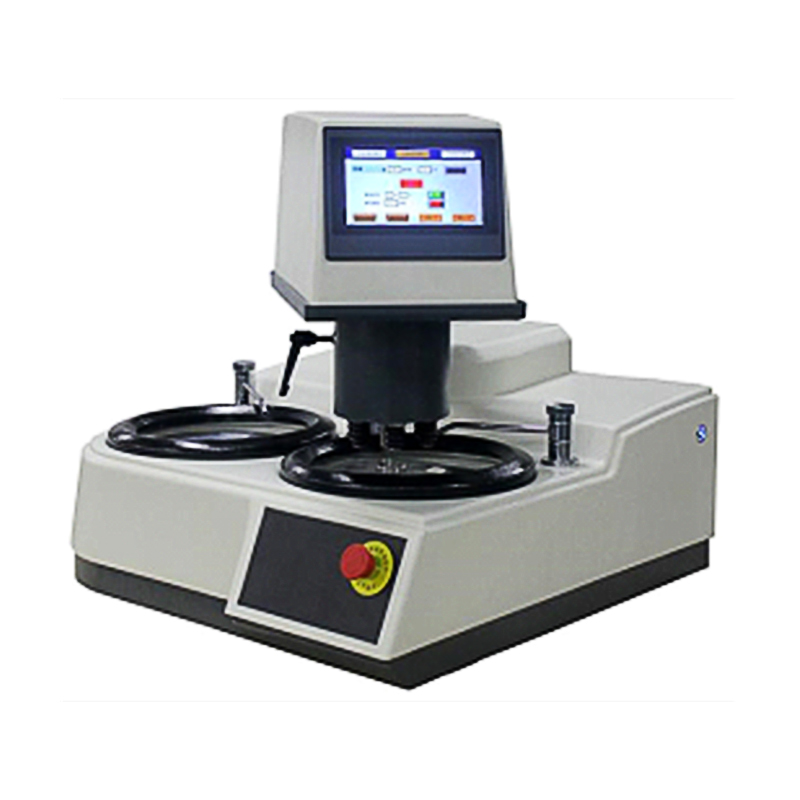

         双盘

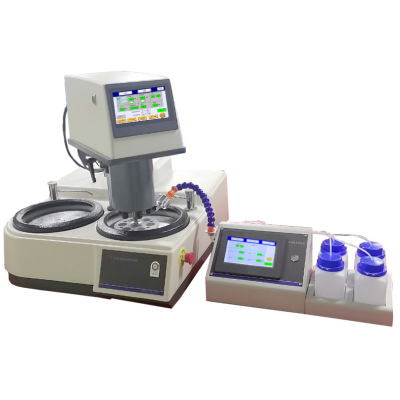

                                                                    四通道自动滴液器(选件)



    产品特点

    1. 6个样品,独立加压。

    2. PLC独立控制磨抛盘和样品盘:转速、磨抛时间、转动方向、水阀关闭等全部磨抛参数,并自动保存、方便调用;

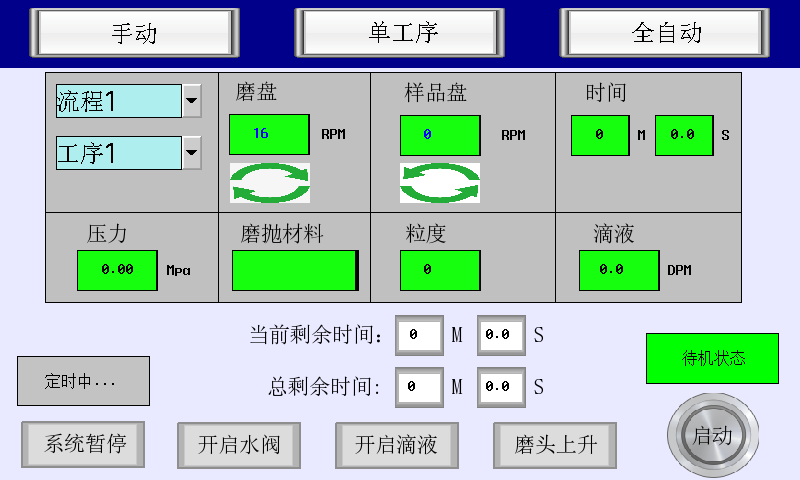

    3. 触摸屏界面:磨抛参数设定方便,状态显示直观,操作简单;

    4. 磨抛盘和样品盘转动均无级变速,旋转方向可切换,PLC控制水和磨料滴入器的通断。

    5. 3种工作模式:

    1) 全自动模式:

    根据样品材料或使用者的习惯,可设置和调用:30套工艺(流程),每套工艺可含10步工序参数(每个工序对于某一步磨或抛工序工序参数:磨盘和磨头转动速度、磨抛时间……)

    2) 单工序模式:

    根据每一步磨抛工序,可设置和调用30种工序参数:磨盘和磨头转动速度、磨抛时间、水通断……

    3) 手动模式:

    对设备的某一功能,单独进行操作

    6. 自带四通道自动滴液器(选件):

    1) 磨抛机主机控制四通道滴液器,滴液品种和速度均由磨抛机下发指令

    2) 滴液器三种工作模式:手动、联机、全自动

    3) 和抛光机连机,按磨抛机设定的磨抛参数进行滴液;每种模式均可独立设置: 滴液速度,滴液时间

    7. U盘储存300条工艺,可导入导出;

    8. 磨头电磁自动锁紧,取代手动磨头锁紧扳手,更加方便;

    9. 轻松更换磁性防粘盘,就能完成各种试样的粗、精磨及粗、精抛光等所有工序, 一盘等效于N个盘;

    10. 中/英文界面切换。

    11. 移动端远程控制操作 (选件)。



    技术参数

    规格

    YMPZ-1000

    YMPZ-2000

    工位

    单盘

    双盘

    工作盘直径

    标配φ254mm( 选配φ230mm、φ203mm)带有磁性转换盘系统

    磨盘转速

    100-1000转/分 转向正反转可以切换

    样品盘转速

    30-200转/分 转向正反转可以切换

    手动模式

    可以选择30组参数,每组参数分别设置和调用

    自动模式

    30套工艺(流程),每套工艺含10步工序参数(自动从工序1到工序10,每步工序独立一组参数)

    样品盘

    标配φ30mm六孔(选配φ20六孔、φ40六孔、φ50mm三孔,其余可定制)

    磨头锁紧方式

    电磁自动锁紧

    工作气源压力

    不低于0.6MPa

    电机功率

    0.75Kw

    电源

    AC220V,50/60Hz,2KW

    外形尺寸(长*宽*高)

    760 x 470 x 700

    760 x 730 x 700

    重量

    63kg

    74kg


    主要附件

    名称

    数量

    (单盘/双盘)

    名称

    数量

    (单盘/双盘)

    中心加载机构

    1套

    磁性盘(254mm)

    1个/2个

    金刚石悬浮研磨抛光液

    1微米、6微米200毫升

    各1瓶

    防粘盘

    2个

    180#、600#、1000#带背胶砂纸254mm(可用250 mm)

    各2张

    抛光布(带胶,250mm)

    丝绒、帆布

    各1张

    上、下水配件

    1套

    产品使用说明书、产品合格证

    共2份



    选件

    1. 四通道自动滴液器

    2. 移动端远程控制操作模块

    3. 气泵

    4. 华为平板M6 10.8英寸麒麟980 4GB+64GB WiFi

    5. 常用耗材:

    MAGNOMET

    防粘盘    5片/盒    直径:Φ250mm

    表面采用特殊防粘涂层,可将带背胶的砂纸或抛光布帖在此盘上,容易更换,不留残胶。可反复使用。

    该盘直接用于BUEHLER 或 STRUERS的磁性盘上;

    替代BUEHLER 公司的MagnoMet 及 MagnoPad

    GSC250A

    金相专用砂纸 100/包

    磨料:黑碳化硅

    粒度号:P80# 120# 180#  320#  600#  800# 1000# 1200# 1500# 2000#

    尺寸:Φ250mm 耐水

    带粘贴后背,可将砂纸直接固定在磨盘上

    FT250A

    金相抛光织物  10片/包

    丝绒(长绒毛)/帆布(短绒毛)/呢布(短绒毛)/绸布(无绒毛) Φ250mm

    粘贴后背:可将织物直接固定在磨盘上

    DSU

    金刚石悬浮研磨抛光液  500ml/

    金刚石悬浮在液体中,通过喷壶或自动滴入,分布均匀

    粒度:0.25, 0.5, 1, 1.5, 2.5, 3, 3.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40微米,适用于各种材料
