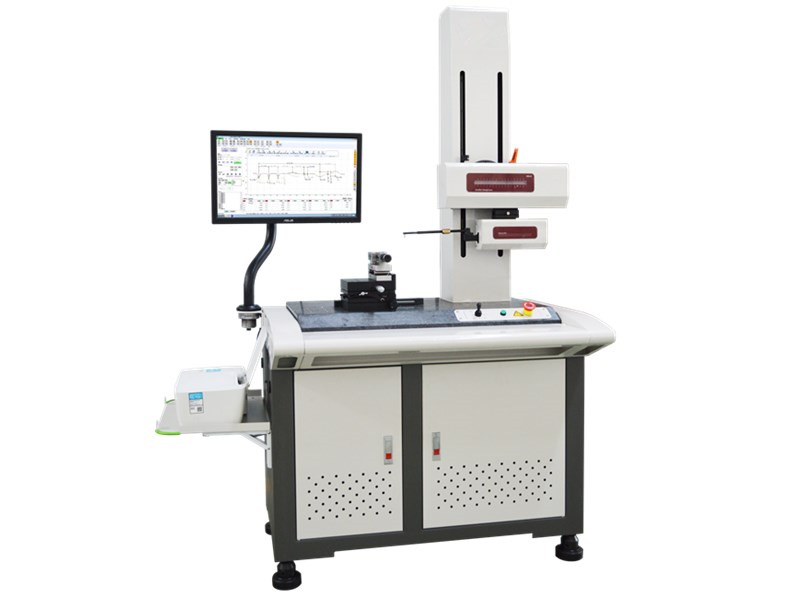

    精密台式粗糙度仪SR1133W-sak

    产品概述:表面形状测量技术方案名称规格说明仪器名称粗糙度仪仪器型号SR1133W-sak培训培训地点:设备使用方厂内运输安装调试供货方提供产品的运输安装及调试 测量原理 本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件…

    表面形状测量技术方案


    名称

    规格说明

    仪器名称

    粗糙度仪

    仪器型号

    SR1133W-sak

    培训

    培训地点:设备使用方厂内

    运输安装调试

    供货方提供产品的运输安装及调试


    Ø 测量原理

       本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。

    Ø 测量功能

    粗糙度功能:Ra、Rp、Rv、Rz、Rz(jis)、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

    波纹度参数:Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

    原始轮廓参数:Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

    Ø 测量范围

    项目

    测量范围

    分辨率

    驱动器

    100mm

    0.2μm

    传感器

    ±420μm

    65536:1

    立柱

    320mm

    -


    Ø  技术规格

    技术参数

    线性精度

    ≤±(7nm+3.5%)

    残值噪声

    ≤0.012μm

    重复性

    1δ≤2nm

    截止波长

    0.025、0.08、0.25、0.8、2.5、8mm

    评定长度

    λcX2、3、4、5、6、7

    运动控制

    X轴驱动方式

    电动

    Z轴驱动方式

    电动

    X轴驱动速度

    0.1~10mm/s

    Z轴驱动速度

    0.5-10mm/s

    注:1、H为水平位置上的测量高度;2、2mm<R<10mm的标准球,取样圆弧夹角为120°;3、60°、90°的角度块,角边取样长度为5mm;4、λc为2.5mm,测量速度为0.3mm/s;5、2mm<R<10mm的标准球,取样圆弧夹角为120°6、以上参数均在20℃±5℃,阶梯温度不超过2℃/h的环境下测得;7、地面震动最大RMS

    50HZ  2.5μm/s />50HZ  5.0μm/s。

    Ø 部件配置

    机台:

    一体式标准机台 cp-mp1

    规格:500*800

    立柱:

    标准型立柱 cp-cn-sb

    最大移动速度:10mm/S

    最小移动速度:0.5mm/s

    定位精度:0.01mm

    驱动器:

    标准驱动器 cp-d-sspm

    轮廓直线度:0.5μm/100mm

    粗糙度残值:≤0.02μm

    最大移动速度:10mm/s

    最小移动速度:0.1mm/s

    传感器:

    标准无导头粗糙度传感器 rs-ztr-ir-01

    线性精度:≤±(7nm+3.5%)

    残值噪音:≤0.007μm

    粗糙度基准:导轨、无导头

    电脑:

    规格号cp-01

    处理器:G4400

    硬盘:500G

    内存:4G

    打印机:

    规格号pr-1

    HP彩喷

    标准调整台:

    规格号cp-br-150

    150*150*86.5

    Y向调整范围:±6mm

    倾斜调整范围:负3°~正60°

    旋转范围:±10°

    精密正弦平台钳:

    规格号fq-4

    钳口宽    50

    钳口深    25

    开口度    60

    调整角度  0-45°

    粗糙度弹簧拆式直杆:

    粗糙度弹簧拆式直杆 R-sq-1-12-61-s

    直径:3mm

    长度:61mm

    粗糙度测针:

    粗糙度测针 1D-12-60-5

    直径:1mm

    长度:12mm

    角度:60°

    针尖:5μm


    Ø 设备配置

    类别

    部件名称

    规格号

    数量

    主机部分

    一体式标准机台

    cp-mp1

    一套

    标准型立柱

    cp-cn-sb

    一套

    标准驱动器

    cp-d-sspm

    一套

    标准无导头粗糙度传感器

    rs-ztr-ir-01

    一套

    电器控制系统

    cp-mc

    一套

    信号处理系统

    cp-sip

    一套

    软件

    RMW

    一套

    附件

    电脑

    cp-01

    一套

    打印机

    pr-1

    一套

    标准调整台

    cp-br-150

    一套

    精密正弦平台钳

    fq-4

    一套

    工具箱

    tb-10

    一套

    校正标准件

    一套

    粗糙度弹簧拆式直杆

    R-sq-1-12-61-s

    一支

    粗糙度测针

    1D-12-60-5

    一支


    Ø 设备尺寸

    外形尺寸(mm)

    主机重量

    (Kg)

    Lx

    Ly

    Lz

    1200

    850

    1780

    320

    Ø 环境要求

    室内周围应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场

    地面震动最大RMS: <50HZ  2.5μm/s  /  >50HZ  5.0μm/s

       源:AC 220V±5%  50Hz   单独地线

    功率需求:500W

    温度:现场温度:1226   理想温度:20±2℃  阶梯温度不超过1℃/h

    相对湿度:<85%(无凝露)

    Ø 售后服务

    质保期:从安装验收合格之日起12个月,但不超过发货之日起15个月。在此期限内因我方原因造成的机器故障,负责免费维修。

    质保期外:我公司采取定期回访与随时电话咨询相结合的售后服务制度,力求及时发现并解决用户使用中存在的困难和问题,为用户提供技术咨询。

    公司负责为用户免费提供计量测试技术咨询服务。

    公司以成本价终身为用户提供设备保修服务。

    如公司接到用户设备故障请求服务电话,24小时响应,如有必要72小时内派技术人员赴现场解决问题。

    公司备有备品备件库,终身负责为用户以成本价提供备品备件服务。

    公司负责以优惠价终身为用户提供技术升级、改造等售后增值服务。

    用户所在地区如有我公司地区办事处,其售后技术服务事宜由我公司地区办事处全面负责。
