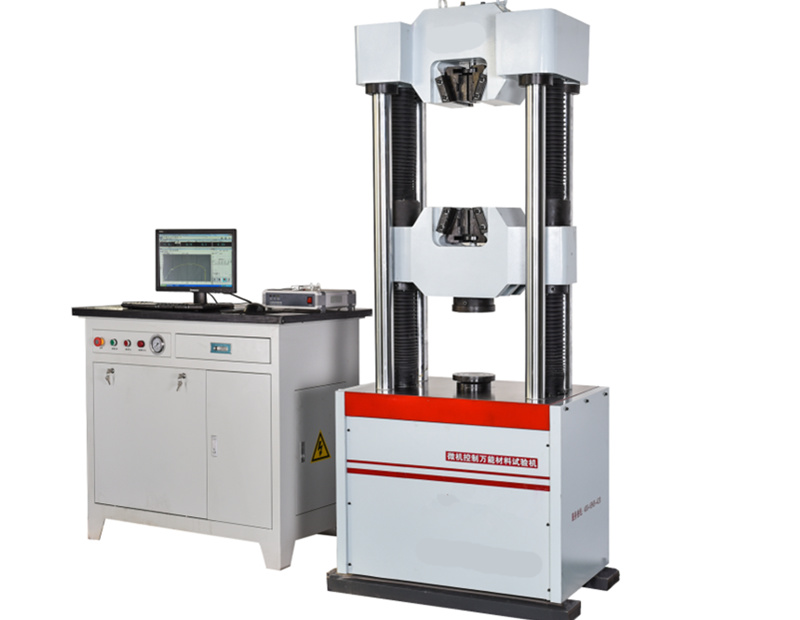

    TMY4305SD微机控制电液伺服万能试验机(六立柱)

    产品概述:3.2设备主要功能与介绍主要用于金属、非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究,具有应力、应变、位移三种控制方式,金属拉伸试验:满足GB/T 228 -2002金属拉伸试验规定要求。,在试验过程中三种控制方式可以按照设定程序平滑切换。软件可以自动求取ReH (上…

    3.2设备主要功能与介绍

    主要用于金属、非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究,具有应力、应变、位移三种控制方式,金属拉伸试验:满足GB/T 228 -2002金属拉伸试验规定要求。,在试验过程中三种控制方式可以按照设定程序平滑切换。软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量)等参数。根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。

    可满足用户特殊试验要求(必要时另外配置相关夹具、变形测量装置)。

    可实现等速率加载试验、等速率位移试验、等速率变形试验、试验力保持试验。

    3.3设备主要构造

    TMY4305SD微机控制电液伺服万能试验机采用单空间油缸下置式结构。采用双向差动油缸,在一个空间内实现拉压双向控制,适用于以拉伸试验为主的场合。

    试验机采用无间隙刚性结构,直接利用活塞的升降来调整试验空间,操作方便、高效。由电气控制器、伺服阀、测力传感器、位移传感器、引伸计与计算机共同组成的闭环伺服控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。

    该试验机主要用于金属材料的拉伸试验,可实现等速率加荷、等速率变形、等速率位移等控制过程,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑转换。

    计算机与测控系统采集试验数据并发送控制指令,能自动控制试验过程和自动求出试验结果,并由微机屏幕实时显示试验曲线和试验结果,由打印机打印试验报告和试验曲线。系统具有返车功能,试验结束后,加载油缸活塞可自动或手动返回初始位置。

    试验数据可通过数据接口传输给网络。相关说明:我们软件中可以根据用户的要求预先提供网络接口;如果涉及派出软件人员到用户现场服务则需要收取相应费用;我们只协助用户进行联网工作,不承担和相关网络公司进行协商、协调的责任。

    设备标准技术参数:

    7.1最大试验力:300kN

    7.2试验机级别:1级

    7.3测量范围:2%-100%

    7.4立柱数:6柱

    7.5试验力分辨力:单向满量程的1/300000(全量程只有一个分辨力,不分档,没有量程切换冲突)

    7.6试验力示值相对误差:±0.5%

    7.7位移测量分辨力:0.001mm

    7.8位移示值相对误差:±0.5%

    7.9变形示值相对误差:±0.5%

    7.10加荷速率范围:60N/s~6kN/s

    7.11拉伸夹头间最大距离:600mm(间距可调)

        上下压板间最大距离:500mm(间距可调)

    7.12圆试样夹持范围:φ10-φ30mm(φ10以下试样采用扁试样夹持)

    7.13扁试样夹持范围:0-15mm

    7.14立柱净距离:400 mm

    7.15活塞行程:150mm

    7.16活塞最大上升速率:100mm/min

    7.17活塞最大下降速率:250 mm/min

    7.18弯曲支点间距离:60-500mm

    7.19弯曲压头直径:φ30mm

    7.20弯曲压头宽度:125mm

    7.21主机外形尺寸:720 mm×650 mm×1955 mm

    7.22油源柜尺寸:1180 mm×540 mm×910mm

    7.23主机重量:1200kg

    7.24油源重量:约200kg

    7.25总功率: 2.2kW(380V)+1.5kW(220V)

    7.26电源:三相线制,50Hz

    8、设备标准配置

    8.1六立柱主机一台 (带液压夹头、光杠镀铬)                  1套

    8.2电液伺服阀一只                                           1套

    8.3伺服型全数字电气测量放大系统                             1套

    8.4 7.5升/分钟油源一台                                       1套

        意大利马祖奇内啮合高压齿轮泵

    8.5拉、压双向负荷传感器一只                                  1套

    8.6位移传感器一只                                            1套

    8.7惠普商用计算机一台                                        1套

    8.8惠普打印机一台                                            1套

    8.9拉伸夹具一套: 圆试样钳口:Φ10—Φ20mm;Φ20—Φ30mm   1套

                     扁试样钳口:0—15mm

    8.10 φ160压缩夹具一套                                        1套

    8.11 φ30三点弯曲夹具一套                                     1套

    8.12随机工具一套(钳口更换专用工具)                          1套

    8.13中文版PowerTest V3.4金属拉、压试验软件一套              1套

    8.14引伸计                                                    1只

    8.15防护罩                                                    1套
