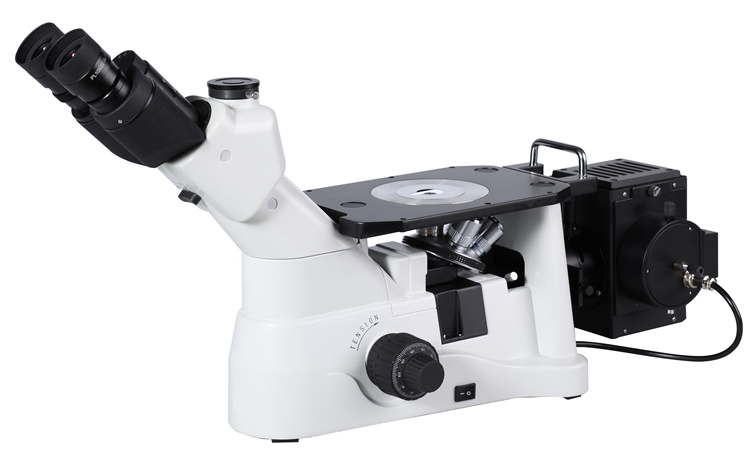

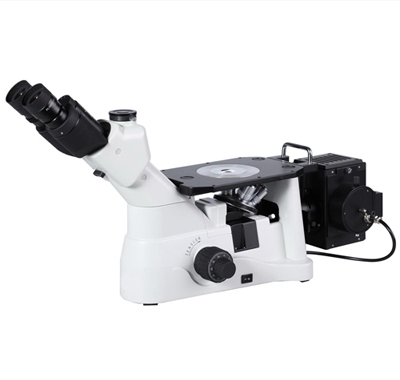

    CDM-818倒置金相显微镜

    所属分类:光学显微镜 > 金相显微镜
    产品概述:提供优越的图像质量和稳固可靠的机械结构;操作简便,附件齐全,广泛应用于教学科研金相分析以及工厂实验室材料检测。光学系统:无限远色差校正光学系统(CSIS),像质更好,分辨率更高,观察更舒适。 目镜及物镜:高眼点、超宽视野平场目镜,PL10x/22mm,提供更加宽阔平…

      提供优越的图像质量和稳固可靠的机械结构;操作简便,附件齐全,广泛应用于教学科研金相分析以及工厂实验室材料检测。

    光学系统:无限远色差校正光学系统(CSIS),像质更好,分辨率更高,观察更舒适。



      目镜及物镜:高眼点、超宽视野平场目镜,PL10x/22mm,提供更加宽阔平坦的观察空间并可加装用于测量的各类测微尺,无限远平场消色差超长工作距专业金相物镜,无盖玻片设计。



      观察筒:铰链式三目,视度可调节,45°倾斜,可进行摄影摄像,对观察图像进行采集和保存,配置电脑和专业软件实现图像分析。

    调焦机构:低手位粗微调同轴调焦机构,带有粗调松紧调节装置,粗调每转行程38mm,微调精度0.002mm。



      照明系统:带可变光阑和中心可调视场光阑的反射式柯拉照明器,自适应90V-240V宽电压,12V50W进口卤素灯,有效保护和延长卤素灯泡的使用寿命。

    载物台:可加装同轴低手位调节移动尺及载物台延伸板,拓展应用空间,满足不同需求客户的使用。



    技术参数:

    光学系统

    无限远色差校正光学系统

    观察筒

    铰链式三目头,45°倾斜,瞳距调节范围:54-75mm,单边视度调节±5屈光度分光比:

    双目100%,双目:三目=80%:20%

    目   镜

    高眼点大视野平场目镜PL10X22mm

    高眼点大视野平场目镜PL15X/16mm

    物 镜

    无限远长工作距平场消色差金相物镜:LMPL5X/0.15/WD10.8

      LMPL10X/0.3/WD10

                                      LMPL20X/0.45 /WD4

    无限远长工作距平场半复消金相物镜:LMPLFL50X/0.55 /WD7.8



    转换器

    5孔转换器

    调焦机构

    粗微调同轴,粗调每转行程:38mm,微调每转行程:0.2  mm,调焦精度:0.002mm,带松紧调节装置

    载物台

    固定平台:尺寸160X250mm

    工作台板

    金属载物台板(中心孔Φ12)/金属载物台板(中心孔Φ25)/载物台延伸板

    移动尺 低位同轴机械式移动尺,行程120x78mm

    反射照明系统

    反射式柯拉照明器,带可变孔径光栏和中心可调视场光栏,自适应90V~240V宽电压,12V50W卤素灯,中心可调,,亮度连续可调

    偏光装置

    起偏镜插片

    检偏镜插片,可360度旋转

    滤色镜

    Φ32mm黄/绿/蓝/中性

    摄影装置

    摄影接筒(带PK卡口),3.2X摄影目镜

    摄像装置

    0.5X/1.0X/    C型摄像接筒

    光学分析软件)

    金相组织图谱分析软件(定量)TM-4000JX

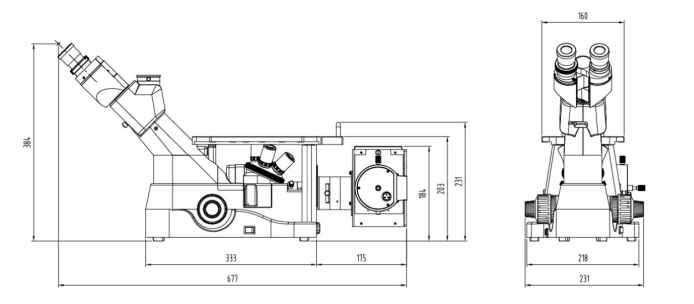

    CDM-818系列倒置金相显微镜尺寸图:
