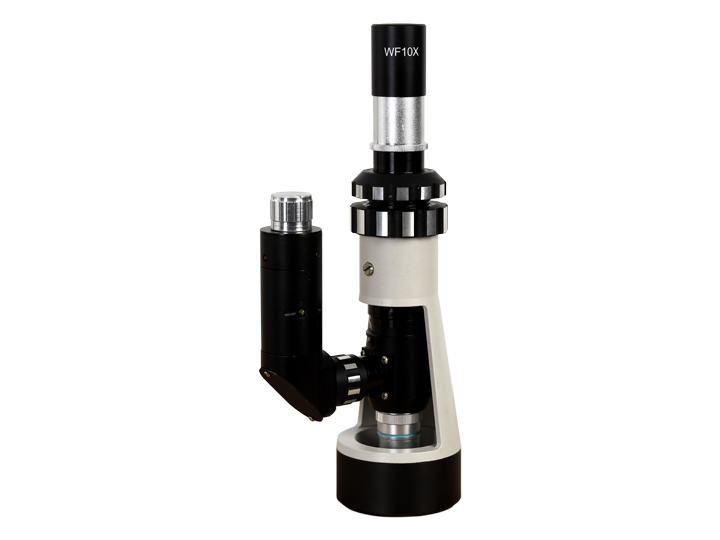

    BX-500现场型金相显微镜

    所属分类:光学显微镜 > 金相显微镜
    产品概述:一、用途:现场金相显微镜是适用于现场多种大型工件的金相检查,失效分析的显微镜,它不用切割取样,直接在工件上打磨、抛光,从而保证工件的完整性. 显微镜底座带有磁力吸座,直接吸附在工件上观察组织的现场金相检验。现场金相显微镜适用于航空制造,机械制造,车辆制造…
    一、用途:
      现场金相显微镜是适用于现场多种大型工件的金相检查,失效分析的显微镜,它不用切割取样,直接在工件上打磨、抛光,从而保证工件的完整性. 显微镜底座带有磁力吸座,直接吸附在工件上观察组织的现场金相检验。现场金相显微镜适用于航空制造,机械制造,车辆制造,锅炉及压力容器的制造及检验,石油化工,铁路,造船,电厂,电站,设备安装,大型模具,安全检测,质量监督,理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。


    二、仪器特点:

    ★ 配套齐全,集现场样本制备、显微观察及显微数码照相于一体,使用简便、快速。可进行机械、电解、化学 等方法的样本制备。
    ★ 显微镜采用大视场目镜和平场消色差物镜,亮度可调,有微调机构,焦点稳定,成象清晰。有聚光镜卤素灯光源,视场均匀平坦。

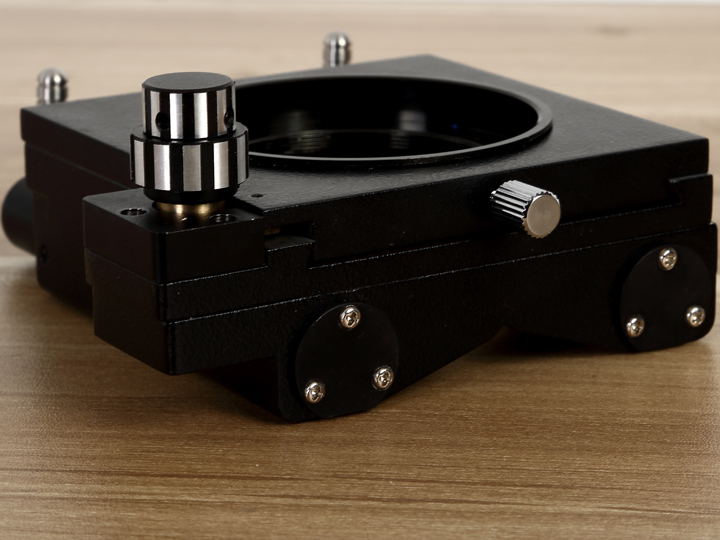

    ★ 显微镜底座配有可通断磁的高磁性二线型底脚,能稳固吸附在工件上,可适应各种直径管道及平面,视场可在X-Y平面调节。
    ★ 配有连接金相显微镜的显微摄影镜头、照相机,可直接在现场照相。


    三、技术参数

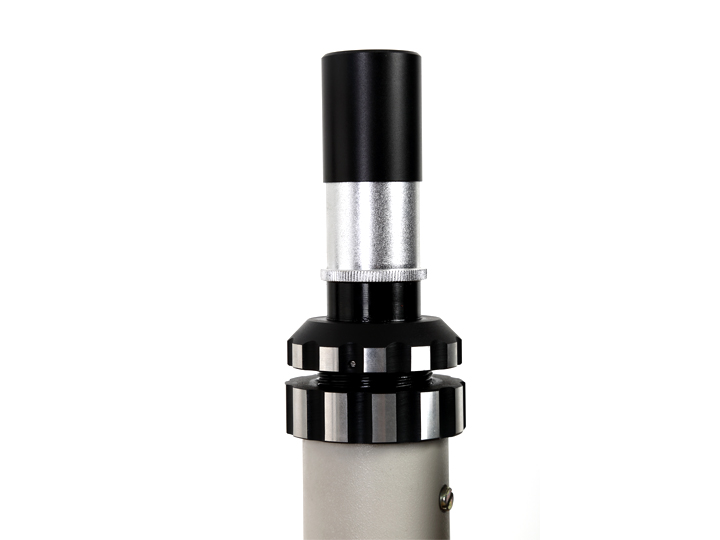

    1、目镜

    类  型

    放大倍数

    视场(mm)

    目镜

    10X

    ф20

    2、物镜

    类  型

    放大倍数

    数值孔径NA

    工作距离(mm)

    平场消色差物镜

    10X

    0.25

    8.9



    20X

    0.45

    7.8(选购)



    40X

    0.60

    3.2

    3.光学总放大倍数:100×-400×
    4.微型调速磨光机:
    5.电磁底座:吸力25N/cm2,并配有磁力开关.
    6.照明电源:非球面聚光镜,6V/15W卤素灯,亮度可调,交流 220V(50Hz).
       充电电池:6V 20W 充电一次,可连续工作2小时(选购)
    7.包装箱:475×280×160mm(铝合金),仪器重量:0.9公斤

    三、仪器扩展配置

    BX-500  仪器主机(包括:物镜,目镜,电源,便携式抛光机,改装磨抛机)
