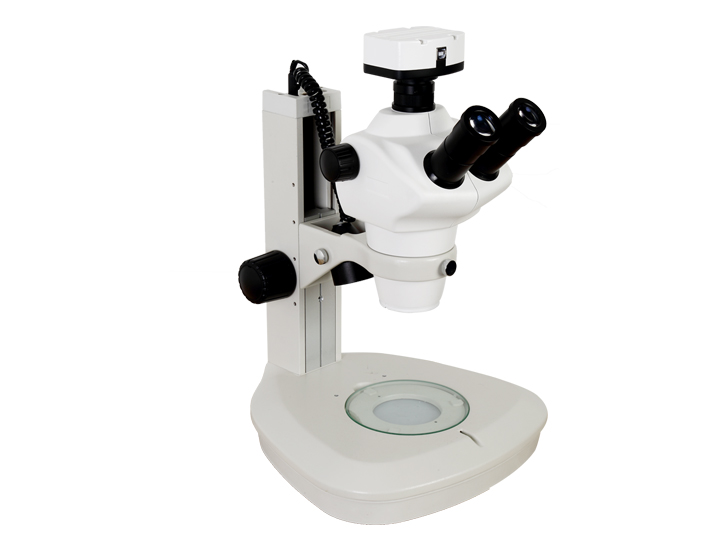

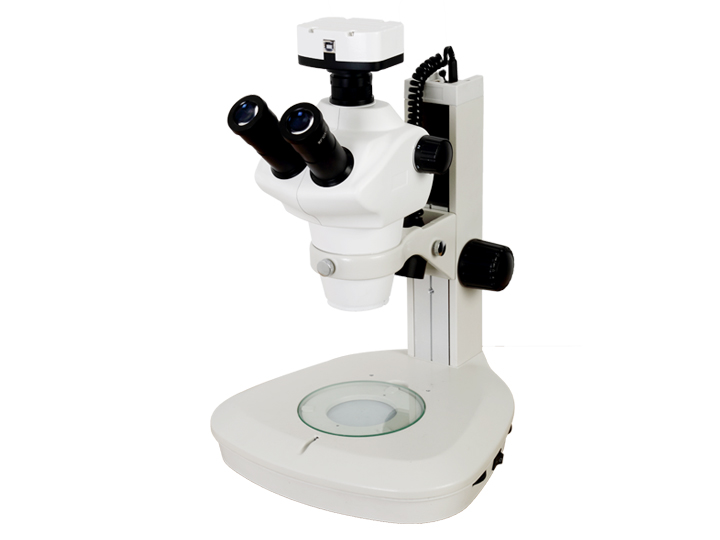

    ZOOM-690C熔深立体显微镜

    所属分类:光学显微镜 > 体视显微镜
    产品概述:一、仪器用途: 熔深立体显微镜ZOOM-690C在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代…
    一、仪器用途:

      熔深立体显微镜ZOOM-690C在观察物体时能产生正立的三维空间影像。立体感较强,成像较清晰和宽阔,又具有长工作距离,并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。


      近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高,而焊接的熔深是焊接机械性能的重要标志与外在表现,所以,对焊接熔深的有效检测成为检验焊接效果的重要手段。上海荼明光学仪器厂生产的熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如(对接、角接、搭接和T型接等等)产生的熔深进行拍照、编辑、测量、保存、打印。


    二、技术规格

    显微镜部分:
    1.目镜:10X,视场φ22mm
    2.物镜连续变倍变倍范围 0.8X-5X
    3.目镜视场范围: φ57.2-φ13.3mm
    4.工作距离:180mm
    5.双瞳距调节范围 55-75mm
    6.移动工作距离: 95mm
    7.总放大倍数: 7—360X(以17寸显示器,2X倍的大物镜为例)
    8.可以直接电脑上观察实物图像


    测量部分:

      此软件系统功能强大:能测量所有图片上的几何尺寸(点.线.圆.弧以及各元素的相互关文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。
    1.软件测量精度:0.001mm
    2.图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。
    3.图形关系测量:两点距离、点到直线距离、两线角度、两圆关系。
    4.元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
    5.图形预置:点、线、矩形、圆、椭圆、圆弧。

    6.图像处理:图像捕捉、图像文件打开、图像文件保存、图像打印
