金属材料金相分析方案

信息来源: | 发布日期: 2019-08-02 | 浏览量:1786
概述:第一步:切割样品,首先确定样品,选择切割面直径合适的切割机进行切割第二步:磨抛样品,根据不同样品大小形状,可以选择手动磨抛或者自动磨抛,先打磨,选择不同粗细沙粒的砂纸打磨样品,磨到合适的程度(根据经验),再抛光,选择正确的抛光布,配以合适金刚石喷雾抛光…

  第一步切割样品,首先确定样品,选择切割面直径合适的切割机进行切割


  第二步:磨抛样品,根据不同样品大小形状,可以选择手动磨抛或者自动磨抛,先打磨,选择不同粗细沙粒的砂纸打磨样品,磨到合适的程度(根据经验),再抛光,选择正确的抛光布,配以合适金刚石喷雾抛光液(粗细根据经验)进行抛光,抛光到一定程度(根据经验)再进行下一步操作


  第三步:配比合适的腐蚀液(材料不同,腐蚀液的选择不同,配比不同,根据经验)

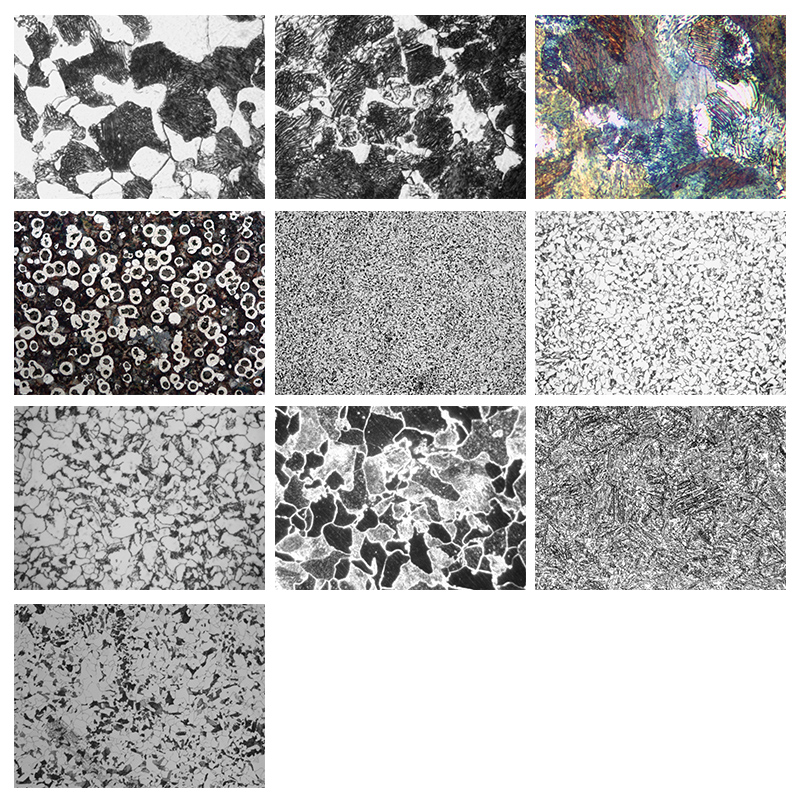

  第四步:选择合适的金相显微镜观察,确定不同的放大倍数,正确调节金相显微镜,把显微镜镜观察到的图像导入到电脑保存图像


  第五步:拍照保存,配以金相分析软件,进行金相分析,导出金相分析报告

一、仪器用途
  CDM-920符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。也适合电子、冶金、化工和仪器仪表行业观察透明、半透明、不透明的物质,如金属、陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、度涂层以及其他非金属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。


二、系统简介
  CDM-920系列金相显微镜具有高性能光学系统,简便的操作,创新的技术,完善的功能,良好的稳定性,能满足您现在及将来的各种应用需求。本产品设有两个摄像器接口,可同时连接两台计算机(数码相机),共享图像。能实现灵活升级,比如可以轻松实现DIC观察。


三、技术参数


光学系统

无限远光学矫正系统

超大视野目镜

WF10X/22mm

WF10X/20mm,十字分化目镜

无穷远长工作

距离平场消色

差物镜

∞PL L5X/0.12           工作距离:10mm

∞PL L10X/0.25          工作距离:10mm

∞PL L20X/0.40          工作距离:5mm

∞PL L50X/0.55          工作距离:2.5mm

∞PL L100X/0.8         工作距离2.1mm(选购)

观察头

铰链式双目观察头,30°倾斜,瞳距48-75mm

柯勒照明

12V/50W卤素灯,中心、亮度连续可调

起偏镜、检偏镜

调焦机构

粗微动同轴调焦,带锁紧装置,微动格值:2μm,移动范围向上1mm,向下7mm

转换器

内向式五孔转换器 Backward quintuple nosepiece

载物台

平台尺寸:240(W)×250(L),移动范围50×50mm,双向线轨传动,右手低手位控制

小平台:Ф16,,40,水滴形

物镜测微尺

灯室调焦物镜


四、 优点
  本机具有明场、暗场、偏光功能,客户如有需要还可以升级添加DIC微分干涉功能,光学系统优良,物镜工作距离大,方便操作,物镜采用半复消色差无穷远物镜,图像更清晰,属金相显微镜中的精品机器。


  配节能系统,开机长时间不试用,光源自动变暗,转换物镜倍数,显微镜有变倍数字显示,方便知道倍数。


  观察系统:铰链式双目观察镜筒,30°倾斜,操作时不需要长时间低头或平视观察,使操作者的肩部得到有效释放。平场广角目镜视场数可达直径22mm,使目镜视场更为广阔、舒适,配有橡胶眼罩。

  机械载物台:机械式移动载物平台,内置可旋转圆形载物台板,板中设置的异型观察窗口适合于不同规格试样的显微观察,在进行偏光观察时可旋转圆形载物台板,以满足偏光镜检的要求。

  照明系统:采用柯拉照明方式,孔径光栏与市场光栏可通过拨盘进行孔径大小调整,调整顺畅舒适。选配的起偏镜可以360°调整偏振角,以观察不同偏振状态下的显微图像。可选配DIC微分干涉片,快速升级产品系统功能。

  暗场照明:配置高品质的明暗视场物镜与暗视场照明装置,对照明系统的有害光线进行有效消除,使暗视场的成像效果得到了明显提高。
摄影摄像观察:后置式摄影摄像接口设计,使摄影摄像附件不再干扰目视观察。采用100%通光,适用于低照度的显微摄影摄像,标配1200万像素1/1.7”大版面摄像器,图像更加清晰逼真。

 五、系统组成
电脑型(CDM-920C):1、显微镜主机 2、适配镜  3、摄像器(1200万像素高清)   4、计算机(选购)
